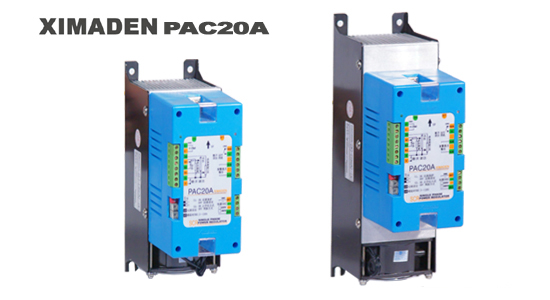

全新XIMADEN的PAC20A智能單相調壓器產品介紹：
技術參數
一. 主要技術指標：
1. 4～20mA輸入: 接收阻抗120Ω 調節輸出分辨力：調壓0.6 °;調功 20ms 。
2. 負載方式: 50Hz 單相220VAC/380VAC 移相范圍：0～175°
3. 驅動輸出 ： 輸出：12V脈沖，可變脈寬,******驅動電流：< 30mA。配合P型SSR，調壓/調功方式為一體
4. LED燈狀態顯示: 綠色I(xiàn)NPUT輸入信號線性指示燈。
三色狀態燈: RUN綠色運行燈 ; ALM紅色報警燈; STOP黃色閃爍的待機燈。
5. 外部執行開關的緩起動,緩關斷RS: 無電壓接點輸入 閉合（ON）:緩關斷，時間固定3秒；
開路（OFF）:運行。（緩起動時間由內部電位器P3設定0.2～120秒）不接:運行狀態。
6. 運行過程中自動緩起動及急停: 運行中的過流、超溫急停，過流、超溫保護動作時間不大于一個電源周期（20ms）。
7. 80℃超溫保護：無電壓常閉接點 開路: 超溫 解除:故障排除后,起停開關復位或重新上電。
8. 電源兼同步源：220VAC、380VAC 50HZ 3W 保險規格：0.5A
9. 報警繼電器：一組常開接點（純阻1A 250VAC） 報警類型：過電流、散熱器超溫。
10.選件一: XCT2型單相電流變換器:0～X A AC輸入,0～5V DC 輸出，實現過電流保護和******電流限制。
1）CT******電流限制: 外部10K電位器，調整范圍20%～100% 取消：CT輸入端懸空或R3外部電位器調至******。
2）過電流保護: 內部電位器P2調整。基準點1V；過流倍數： 二倍參考設定點（=2V）動作時間： <20ms 。
LED燈狀態顯示
表1
狀態1 | 綠燈亮 | 輸入信號線性指示 |
狀態2 | 三色燈綠燈亮 （運行燈） | 運行（有輸出） |
狀態3 | 三色燈黃燈閃爍（停止燈） | 待機（無輸出） |
狀態4 | 三色燈紅燈 亮 （報警燈） | 過流報警 |
狀態5 | 三色燈亮紅綠燈交替閃爍 | 散熱器超溫報警 |
PAC20A訂貨例: 型號： PAC20A -2 -80A -C
含義: 單相電力調整器 負載電壓220V 純阻負載電流80A 電流限制功能（選件）
1. PAC20A-單相電壓調整器 | ●4～20mA 輸入●安全防塵結構●內置微處理器●內置抑制變頻器干擾的阻容吸收 ●80℃超溫報警●報警輸出:繼電器接點 | 內部SSR型號 | |||
2．純阻負載電流注：按實際負載電流取整選取.非線性阻性和感性負載電流等級應降額2倍～3倍使用 | 40A | 尺寸：215*90*160 孔距：65*190 | 純阻負載40A以下(風冷) | K62-40A | |
60A | 純阻負載60A以下(風冷) | K62-100A | |||
80A | 純阻負載80A以下(風冷) | K62-120A | |||
120A | 尺寸277*90*160 孔距：65*254 | 純阻負載120A以下(風冷) | K62-220A | ||
3 電流限制功能（選件） | |||||
