主要技術指標輸入：0～5A AC 檢測環：5A電流互感器兩個 過線圈數：單圈輸出：0～5V DC ******輸出電流：＜5mA 2K負載轉換精度：不大于滿量程的3% 內部輸出幅度調整范圍：0%～100%指示燈：紅色LED的電源指示 應用方式：測量三相負載平均電流 電源：220VAC 50HZ 3W 保險：0.5A
一.主要技術指標
輸入：0～5A AC 檢測環：5A電流互感器兩個 過線圈數：單圈
輸出：0～5V DC ******輸出電流：＜5mA 2K負載
轉換精度：不大于滿量程的3% 內部輸出幅度調整范圍：0%～100%
指示燈：紅色LED的電源指示 應用方式：測量三相負載平均電流 電源：220VAC 50HZ 3W 保險：0.5A

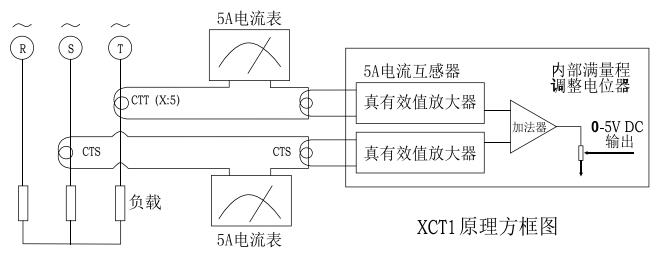

二.工作原理圖
應用例

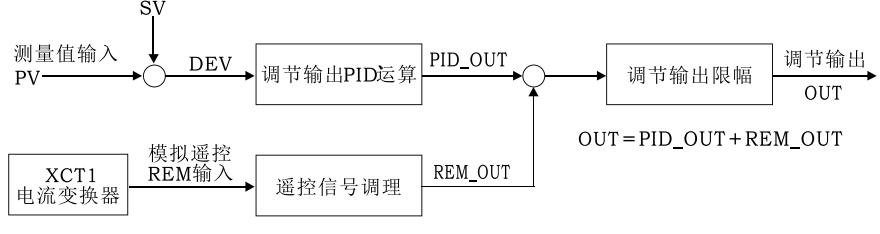

使用于島電精度儀表SR253、SR23 精密調節輸出電流反饋.SR253 提供了模擬遙控作為外部控制輸入，與調節輸出 1 的 PID 運算結果相加或相減，參與調節輸出 1 的控制。在精密溫度調節中，可將三相負載電流通過 XCT1 實現負反饋。與之配合還需設置如下參數：范圍（REM Sc_L，Sc_H）、比例系數（REM P.B）、線性延時時間（REM Time）。模擬遙控輸入控制框圖如圖：
REM_OUT1=｛REM（input）-（Sc_H+ Sc_L）/ 2｝/（Sc_H -Sc_L）×P.B[%]
