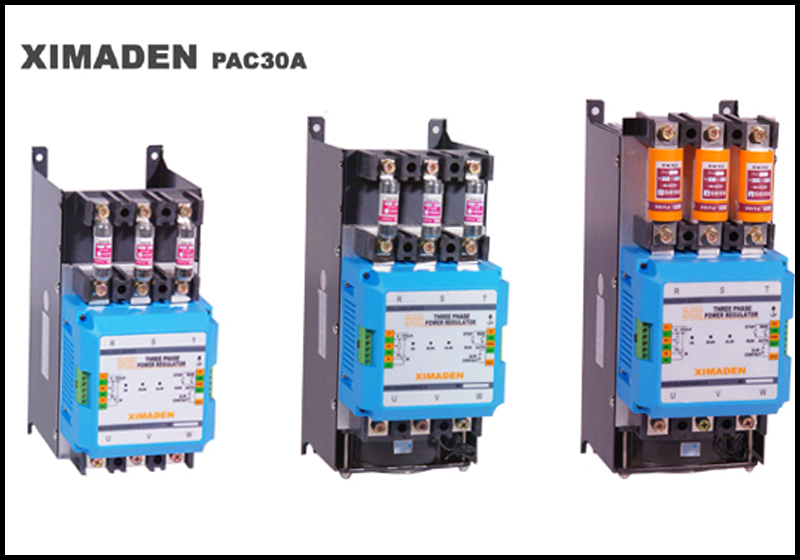

全新XIMADEN的PAC01/PAC30智能調壓器。它操作簡單，功能齊全。獨立的DBC電力模塊，易于散熱和維護，并避免了危險的集中。安全防塵結構，美觀大方。紅綠藍色LED燈，工作狀態一目了然。插片散熱器的散熱效率比普通散熱器散熱效率高30% ?？捎糜诠I(yè)領域中的阻性或感性負載。
一. 主要技術指標：
1．4～20mA 輸入: 接收阻抗250Ω
2．調節輸出分辨力： 0.2 °。線性化精度：±0.3V
3．負載方式: 50Hz 三相380VAC
1）星型中心不接地/外三角型 移相范圍：0～150°
2）星型中心接地 ( 定貨特殊申明) 移相范圍：0～170°
4．LED 燈顯示: IN 綠色燈：4～20mA 輸入信號指示；RUN 蘭色運行燈：
1)上電運行前閃爍三次 （表示測試狀態）
2)一直亮：正常運行指示
3)不亮：控制器或電源故障ALM 紅色報警燈:
1)電源缺相: 紅燈閃爍
2)散熱器超溫:紅蘭燈交替閃爍。
5．緩啟、緩?fù)? 緩啟、緩?fù)r(shí)間均固定為15 秒。
6．外部接點： 無電壓接點。RUN/STOP :開路 啟動運行 閉合:停機 MAN/AUTO: 手動/自動，閉合時: 手動
7．繼電器報警輸出： AL2，報警接點，容量 240VAC 1A （純阻）
8．80℃超溫保護： 散熱器大于80℃禁止輸出并報警 解除: 故障排除后,重新上電。
9．電流容量： 每相電流 80A、120、150。
10． 電源： 380VAC 1W 50HZ
二. 電力調整器安裝及使用須知：
使用前請認真閱讀本說明書，嚴格按要求接線使用。
本電力調整器是壁掛式，垂直安裝在通風良好，不受日光直射或熱輻射，無腐蝕性無可燃性的環境中。
工作電流 >30A,需采用強制風冷。高溫高濕以及海拔大于1000 米，應降額使用。
裝置過熱保護后，如要再運行，需排除故障后，再送電運行。
在使用過程中若發生過流現象，應首先檢查負載有無短路等故障。
工作環境溫度：0℃～+55℃ 通風良好的位置。 工作環境相對濕度： 90%。
負載短路保護：一般按額定負載電流的1.5 倍選擇，外配RS0 快速熔斷器作為短路保護。
PAC30A選型表
1. PAC30A- 三相電力調整器 | 控制信號輸入：4~20mA， 調壓調節分辨力： 0.2。； 緩起、緩?fù)r(shí)間：固定15秒； 繼電器報警接點輸出 散熱器80℃超溫報警； 外部電壓限制、手動/自動、外部啟停 | |||
2.負載連接方式 | YT- | 三相星型中心不接N或三角形純阻負載 380VAC±0% 50HZ ±5% | ||
YN- | 三相純阻負載 星型中心接N 380VAC±10% 50HZ ±5% ★ 不推薦使用中心接N，零線電流大 | |||
3．負載電流及外形 注:感性負載選取,電流等級應降額2-3倍. 硅碳棒負載應降額1/2使用 | 40A | 純阻負載40A以下 (自然散熱) | ||
60A | 純阻負載60A以下 (風冷散熱器) | |||
80A | 純阻負載80A以下(風冷散熱器) | |||
120A | 純阻負載120A以下(風冷散熱器) | |||
150A | 純阻負載150A以下(風冷散熱器) | |||
4．用戶的PWM 過零調功方式（控制選件） ★外部起停開關被U1代替?？赏ㄟ^外部開關選擇調壓/調功轉換★感性負載不能選 | 0 | 無 | ||
U01 | 過零調功 周期2秒 | |||
PAC03A訂貨例:
型號： 【PAC30A - YO - 60】
含義: 【三相電力調整器 - 負載星型中心接地 - 負載電流60A】
注:感性負載選取調壓器時,PAC30A電流等級應降額2-3倍使用. 硅碳棒負載應降額1/2使用 因同步問題，訂貨時必須
注明三相三線制和三相四線制（負載中心接地不接地） 標準配件：10K帶刻度牌電位器一個（外部電壓限制或手
動） 動力電源護套6個
接線圖
