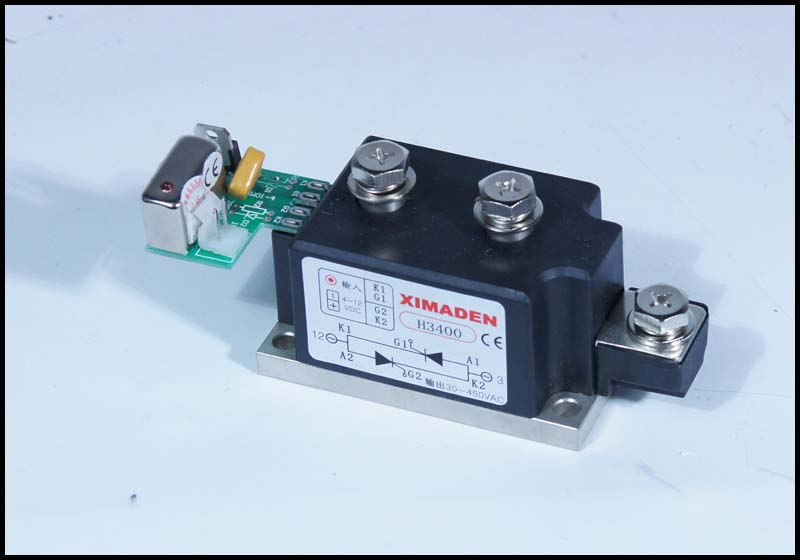

H3400Z增強型固態繼電器產品介紹：
1、北京希曼頓機電設備有限公司銷售的(XIMADEN)H3400Z增強型固態繼電器特點
*光電隔離的輸入級，TTL電平兼容的輸入，直流24V或脈沖（4-24V）觸發方式。
*高于2000V的輸入、輸出及底殼間的安全絕緣電壓，
*無觸點，無機械運動部件，無火花，無動作噪音，耐震動。
*小的死區電壓、小的諧波干擾（Z型）外部帶RC吸收電路。
*交流工作電流3－500A，工作電壓40－480V全系列。
*工業級產品采用晶閘管芯片和銅瓷鍵合（DCB）底板。
2、配型表
型號(S普通型)功率控制方式為雙向晶閘管
工作電流 工作電壓范圍 控制電壓 截至態漏電流 冷卻條件 外型尺寸
S203ZL/S203ZW 3A 12～440V 3～5V <1ma<> 自然
S204ZW 4A 12～440V 3～5V <1mA 自然
S208ZK 8A 12～440V 4～24V <8ma<> 自然L：37×14.4×26 立式
S210ZK 10A 12～440V 4～24V <8mA 自然
S212ZK 12A 12～440V 4～24V <8ma<> 自然W：30×33×21 臥式
S225ZF/S225ZK 25A 12～440V 4～24V <8mA 自然
S240ZF/S240ZK 40A 12～440V 4～24V <8ma<> 自然C：35×15×35 立式
S303ZL/S303ZW/
S303ZC 3A 12～440V 3～5V <3ma<> 自然
S304ZW/S304ZW 4A 12～440V 3～5V <3ma<> 自然K：63×48×26 方塊式
S306ZL/S306ZL 6A 12～440V 3～5V <3ma<> 自然安裝孔距47.2
S308ZK 8A 12～440V 4～24V <12ma<> 自然
S310ZK 10A 12～440V 4～24V <12ma<> 自然F：92×21×36 長條式
S312ZK 12A 12～440V 4～24V <12ma<> 自然安裝孔距80
S325ZFS325ZK 25A 12～440V 4～24V <12ma<> 自然
S340ZFS340ZK40A 12～440V 4～24V <12ma<> 自然
型號(H增強型)功率控制方式為單硅反并聯
工作電流工作電壓范圍 控制電壓 截至態漏電流 冷卻條件 外型尺寸
H275ZF/H275ZK/
H275PF/H275PK 75A 12～440V 4～24V <8mA 風冷
H375ZF/ H375ZK/ 75A12～510V 4～24V <12ma<> 風冷
H375PF/ H375PK
H380ZF/H380ZF 80A12～510V 4～24V <12ma<> 風冷
H3100ZF/H3100PF100A12～510V 4～24V <12ma<> 風冷
H3120ZF/H3120PF120A12～510V 4～24V <12ma<> 風冷
H3150ZE/H3150PE150A12～510V 4～24V <12ma<> 風冷
H3200ZE/H3200PE200A12～510V 4～24V <12ma<> 風冷
H3220ZF/H3220PF220A12～510V 4～24V <12ma<> 風冷
H3250ZD/H3250PD250A12～510V 4～24V <12ma<> 風冷
H3300ZD/H3300PD300A12～510V 4～24V <12ma<> 風冷
H3340ZD/H3340ZN340A12～510V 4～24V <12ma<> 風冷
H3340PD/H3340PN
H3400ZQ1/H3400PQ1400A12～510V 4～24V <12ma<> 風冷
H3500ZQ2/H3500PQ2500A12～510V 4～24V <12ma<> 風冷
3、北京希曼頓機電設備有限公司銷售的帶阻容吸收的（0.1μ180Ω）晶閘管反并聯模塊：MTX兩只單硅反并聯；MFX單硅和二極管反并聯
型號 單硅平均電流（A） 有效值電流（A） 電壓 觸發電流 外型?
MTX/MFX 55-12 55 110 >1200V < 50mA
MTX/MFX 120-16/18 120 290 >1200V < 50mA
MTX/MFX 180-16/18 180 360 >1400V < 50mA
MTX/MFX 250-16/18 250 400 >1000V < 50mA
MTX/MFX 310-16/18 310 500 >1200V < 50mA
北京希曼頓機電設備有限公司銷售的工業控制模塊： ZAC10 C285 SW03A XCT1 XCT1 SW03-6L TU-485I
北京希曼頓機電設備有限公司銷售的XIMADEN電力調整器
PAC30A PAC31A PAC01 PAC01A PAC03I PAC15P
PAC16P PAC35P ZAC28U ZAC29 ZAC2P3 ZAC10-2P3
大量特價供應 XIMADEN電力調整器、固態繼電器、工業控制模塊。
注意事項
1、安全操作；維修人員必須首先切端電源，才能檢查輸出線路 。切勿帶電操作！
2、額定電流的選擇：由于晶閘管模塊的過載能力比一般電磁元件小，為提高長期工作可靠性，合理的留有電流余量是必要地，對于一般負載（電阻型）額定有效值工作電流可按表稱值地60％來選擇,但必須考慮一些特殊負載條件，以避免過大的沖擊電流和過電壓對器件性能造成不必要的損害。白熾燈，電爐等類的“冷阻”特性造成開通瞬間的浪涌電流超過額定工作電源的數倍。某些類型的燈在燒斷瞬間會出現低阻抗，氣體和放電通道以及容性負載和切換電容器造成瞬間短路，可在線路中進一步串連電阻或電感作為限流措施，馬達的開啟，堵轉，關閉等也會產生較大的沖擊電流和電壓，中間繼電器，電磁閥吸合不可靠時引起抖動，以及電容換相電機，換相時電容充電電壓和輸入電源的疊加會在SSR兩端造成二倍高電壓，例如：SSR用于電力電容器投切控制的規則是：（1）電感限流：（2）投切前、放電電容的殘余電壓，此時，變壓器的次級負載不能開路，三相負載要平衡，調壓電路采用緩啟動和緩關斷，能避免電源合閘或斷電引起的瞬間浪涌電壓，浪涌電流異常。
3、SSR用于電磁閥和中間繼電器，正常負載工作電流很小，一般選用小功率SSR,又因負載為電感，可靠性較低。國內，國外設備上，大都在線圈間 并聯一只功率電阻，提高了SSR的開通率和吸收斷開瞬間浪涌電壓。
4、通態時損耗是SSR發熱的***主要的原因，此時，元件承受的熱耗散功率是：P耗＝V飽和壓降×有效值工作電流，例如當通過100A工作電流是，晶閘管通態有效壓降一般小于1.5V耗散時約150W.SSR工作結溫度不得超過125℃，相對底板（殼溫）的溫升，一般不超過80℃這時須根據實際工作環境條件，合理選用散熱器尺寸，應避免因過熱引起的失控（常通），甚至造成產品損失。否則應降低工作電流使用，器件才可靠，連續負載電流小于5A的固態繼電器可選擇線路板安裝型大功率10A以下的固態繼電器安裝時可采用散熱條件良好儀器底板，10A及10A以上的固態繼電器需配散熱器，固態繼電器與散熱器安裝面須涂一層導熱硅脂或加墊導熱模，當固態繼電器連續使用在30A以下時可采用自然風冷，連續工作電流超過30A時，需采用強制風冷。
