使用說明書

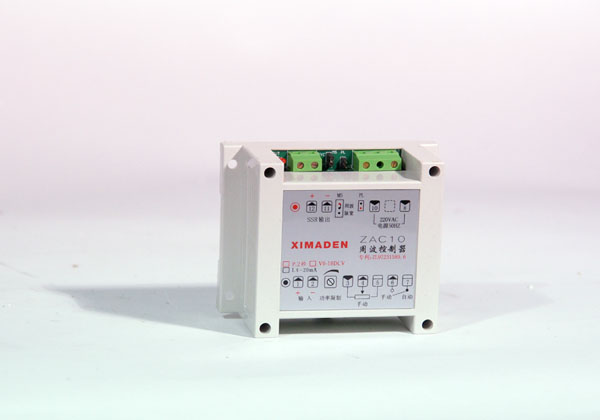

用途簡介：工業電加熱系統中具有廣泛應用的SSR信號處理控制器，它能接受PWM或4～20mA輸入，產生周期過零式（PWM占空比控制）和周波過零式（CYC變周期）兩種輸出，直接驅動SSR或北京希曼頓機電設備有限公司銷售的SW03A晶閘管功率擴展器。具有硬手操和輔助功率調整功能，先進的周波過零的輸出。由于負載電流的通斷是按正弦波均勻分布，多臺設備運行的隨機性和疊加性，所造成的總動力負載電流相對是均衡的，它提高了調節精度和電源利用效率以及避免了打表針和電力設備增容，節電效果十分明顯。
一. 主要技術指標：
光隔離輸入P型：脈寬調制（占空比）脈沖，周期：2秒；高電平：4～15V；低電平：1.5V； ******輸入電流：<20mA 光隔離
電壓 > 2KV DC(一秒測試)
4～20mA輸入I型：接受阻抗<250歐姆 適配接口：日本島電P或I型PID調節器或DCS輸出接口。
輸出：0～12V脈沖，******驅動電流：60mA 自動/手動選擇：外部的無電壓接點開關選擇
內部的MS輸出方式：由跳線插接端子選擇1）PWM占空比輸出 2）周波CYC輸出
內部功率限制：內部電位器P1調整（出廠不限制）限制范圍：0~100%。注：手動或PL方式時失效。
60秒上電緩啟動：首次上電或手動轉自動時啟動,用于降低冷態啟動的平均功率。
PL特殊功率限制：見后應用說明 指示燈：PWM信號或4~20mA輸入綠色LED；紅色LED輸出指示。
負載接線方式：50Hz單相或三相三角形或星形中心不接地/接地，兩控三相純阻負載，無相序。
≡產品尺寸圖≡
專業名詞解釋： PWM輸出：在固定的時間內，改變通斷比例。例：50%時，負載電流為固定的時間內通一半斷一半； CYC輸出: 負載電流將按正弦波均勻分布 例：50%時，負載電流為通一個斷一個。 |
|
無手動時ZAC10以及固態SSR驅動的最簡單的接線：

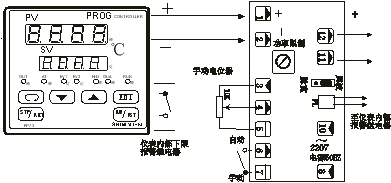

ZAC10的手動以及PL特殊功率限制使用方法：
PL為常開無電壓接點輸入，自動時，當PL
閉合時,******輸出功率被固定在40%內（內部輔助功率限制調定值失效）。用途：功率限制及平衡起動。用于硅碳棒大功率加熱器的冷起動(僅能限制功率,不能限制電流)或避免多臺設備同時投切造成的動力不平衡。可通過①手動接入單刀開關限制40%.功率，然后分時撤消。②可設島電儀表下限不同的報警點，實現分時起動。
內部輸出方式跳線選擇：
單臺使用時，一般選用PWM占空比輸出；在多臺使用時采用周波CYC輸出。
說明：改變輸出工作方式，需重新上電才能確認。
