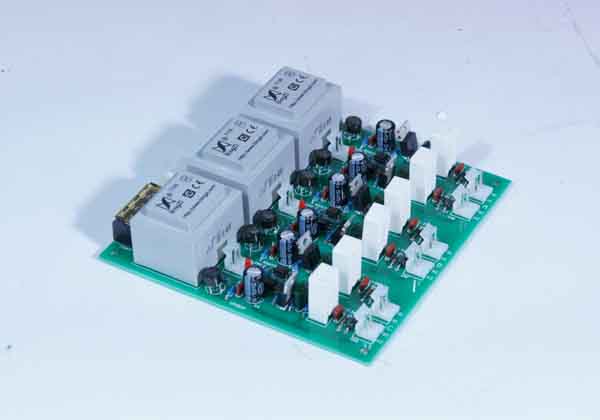

SW03-6L驅動器產品介紹：
是為PAC03I驅動大功率晶閘管專門設計的采用直流觸發技術、脈寬跟隨輸入的六路隔離有源功率驅動板。適用于各種三相
電加熱的大功率晶閘管驅動及三相全控、半控橋式整流的觸發。
一. 主要技術指標：
輸入： 三路移相變寬脈沖。每路8V/20mA。
驅動輸出 ： 輸出六路變寬脈沖。每路10V/200mA。 可驅動2000A的大功率晶閘管。
LED燈: 黃色、綠色、紅色輸入信號指示燈分別對應來自PAC03I的R、S、T驅動輸出。
兩路之間的絕緣電壓：2500V AC/1分鐘。
電源：220VAC、380VAC 50HZ （60HZ定貨申明）5W 保險規格：0.5A
二. 安裝及使用須知：
l 使用前請認真閱讀本說明書，嚴格按要求接線使用。
l 安裝在通風良好，不受日光直射或熱輻射，無腐蝕性可燃性氣體的環境中。
l 工作環境溫度：0℃～+50℃ 通風良好的位置。工作環境相對濕度：< 90%。
l 高溫、高濕以及海拔大于1000米，應降額使用。
三。工作原理及特點
采用三組獨立的隔離電源分別作為六路驅動輸出的供電源。輸入信號經光隔后，分配成兩路直流觸發脈沖，可分別驅動兩只晶閘管。觸發脈沖的寬度與輸入脈沖寬度一致，所以觸發大功率的晶閘管時，尤其感性負載，可確保晶閘管達到擎住電流的足夠時間和功率。與PAC03I配合使用，進行大功率晶閘管的調壓、調功及整流控制，效果非常好。
三.初始調試
1. 檢測：按單相方式分別測試每路。在輸入端加10V的直流電壓，此時，晶閘管應為全導通狀態。
2. 初始接線：參照原理圖接線圖，一般先接100～200W燈泡假負載。確認接線無誤方可上電。特別指出變壓器負載時，不能空載調試。
3. 與PAC03I的匹配使用:用手動電為器或儀表的手動功能調節輸出，電壓調整范圍為0～100%。
≡尺寸圖≡
≡接線圖≡
≡在整流中的應用≡
≡三相調壓/調功中的應用≡
